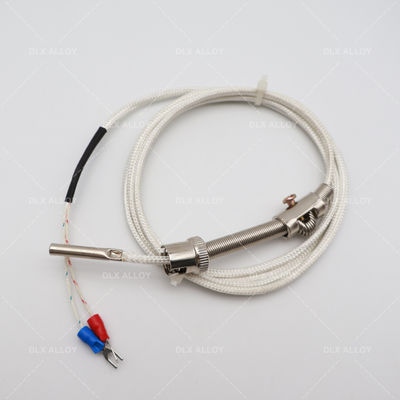

Επιφάνεια αισθητήρα βιομηχανικής θερμοκρασίας τύπου K Θερμοσύνδεσμο Rtd Pt100

Ο αισθητήρας θερμοκρασίας Pt100 είναι ένας κοινός αισθητήρας θερμικής αντίστασης που χρησιμοποιεί πλατίνα (Pt) ως υλικό του στοιχείου αισθητήρα.όπου 100 σημαίνει ότι η τιμή αντίστασης της θερμικής αντίστασης πλατίνης είναι 100 Ω σε θερμοκρασία 0 °C.

Η αρχή του αισθητήρα θερμοκρασίας Pt100 είναι να χρησιμοποιήσει τη γραμμική σχέση μεταξύ της θερμικής αντίστασης πλατίνης και της θερμοκρασίας.η τιμή αντίστασης της θερμικής αντίστασης πλατίνης θα αλλάξει επίσης ανάλογαΣύμφωνα με τα διεθνή πρότυπα, η αντίσταση των αισθητήρων θερμοκρασίας Pt100 έχει συγκεκριμένες τιμές σε διαφορετικές θερμοκρασίες.που προσδιορίζει τη σχέση αντίστασης-θερμοκρασίας για τους αισθητήρες θερμοκρασίας Pt100.

Οι αισθητήρες θερμοκρασίας Pt100 συνήθως αποτελούνται από καλώδιο θερμοστάτη πλατίνας που περιβάλλει ένα κεραμικό ή γυάλινο τσιπ και περιβάλλεται σε προστατευτική θήκη.Μπορούν να έρθουν άμεσα σε επαφή με το αντικείμενο που μετράται και να υπολογίσουν τη θερμοκρασία μετρώντας την τιμή αντίστασης του θερμικού αντίστασης πλατίναςΟ αισθητήρας θερμοκρασίας Pt100 έχει τα χαρακτηριστικά της υψηλής ακρίβειας, σταθερότητας και καλής γραμμικότητας και χρησιμοποιείται ευρέως στον βιομηχανικό έλεγχο, τις εργαστηριακές δοκιμές,παρακολούθηση της θερμοκρασίας και άλλους τομείς.

Η έξοδος ενός αισθητήρα θερμοκρασίας Pt100 είναι συνήθως τιμή αντίστασης, η οποία απαιτεί μια συσκευή μέτρησης θερμοκρασίας ή μετατροπέα για τη μετατροπή της τιμής αντίστασης σε τιμή θερμοκρασίας.Οι κοινές μέθοδοι μετατροπής είναι η χρήση πινάκων αναζήτησης ή υπολογισμών παρεμβολής με βάση τη σχέση αντίστασης-θερμοκρασίας του Pt100.Οι σύγχρονες συσκευές μέτρησης θερμοκρασίας έχουν συνήθως ενσωματωμένες λειτουργίες εισόδου και μετατροπής θερμοκρασίας από αισθητήρα θερμοκρασίας Pt100, καθιστώντας τη μέτρηση της θερμοκρασίας πιο βολική και ακριβή.

Η ακρίβεια των αισθητήρων θερμοκρασίας Pt100 μπορεί να ποικίλει ανάλογα με την ποιότητα κατασκευής και τις απαιτήσεις εφαρμογής.Β και κατηγορία 1⁄3Β.

Κατηγορία Α: Στο εύρος θερμοκρασίας από -200°C έως +650°C, ο αισθητήρας θερμοκρασίας Pt100 της κατηγορίας Α έχει ακρίβεια ±(0,15+0,002°C,όπου η τιμή της θερμοκρασίας αντιπροσωπεύει την απόλυτη τιμή της θερμοκρασίας.Σε αυτό το εύρος θερμοκρασίας, η ακρίβεια είναι ± 0,15 °C συν 0,2% της τιμής θερμοκρασίας.

Κατηγορία Β: Οι αισθητήρες θερμοκρασίας κατηγορίας Β Pt100 έχουν ακρίβεια ± 0,3+0,005 ± 0,005 °C σε εύρος θερμοκρασίας από - 200 °C έως + 650 °C. Η ακρίβεια κατηγορίας Β είναι ελαφρώς χαμηλότερη από την κατηγορία Α, σε ± 0.3°C συν 00,5% της θερμοκρασίας.

Κατηγορία 1⁄3B: Οι αισθητήρες θερμοκρασίας κατηγορίας 1⁄3B Pt100 έχουν ακρίβεια ±(0,1+0,003 σωματιδίων) °C σε εύρος θερμοκρασίας από -200°C έως +450°C. Η κατηγορία 1⁄3B έχει σχετικά υψηλή ακρίβεια ±0,1°C συν 0.3% της τιμής θερμοκρασίας.
